Yatay tip kaç kg/h'a kadar imal edilir?

Standart YBJ serisi 350 kg/h'den 6.000 kg/h'e kadar üretilir. Daha yüksek kapasite projeye özel olarak imal edilebilir.

Yatay tipin dik tipten farkı nedir?

Yatay tip daha yüksek kapasitelerde çalışır, daha düşük tavan yüksekliği yeterlidir (2,5 m), 3 geçişli tasarım sayesinde %94 verim sağlar.

Ekonomizer standart mı?

Evet, YBJ serisinde baca gazı ekonomizeri standart olarak gelir. Besi suyu sıcaklığını 10-17°C artırarak %3 ek yakıt tasarrufu sağlar.

Çıkış buharı kuru mu?

Standart vortex separatör sayesinde çıkış buharı nem oranı %1'in altındadır — yani tamamen kuru buhar.

Hangi sektörlere uygundur?

Tekstil boyahaneleri, gıda fabrikaları, kimya tesisleri, kağıt sanayi ve her türlü yüksek kapasiteli endüstriyel buhar uygulaması için uygundur.

Yatay Buhar Jeneratörü | 350-6000 kg/h

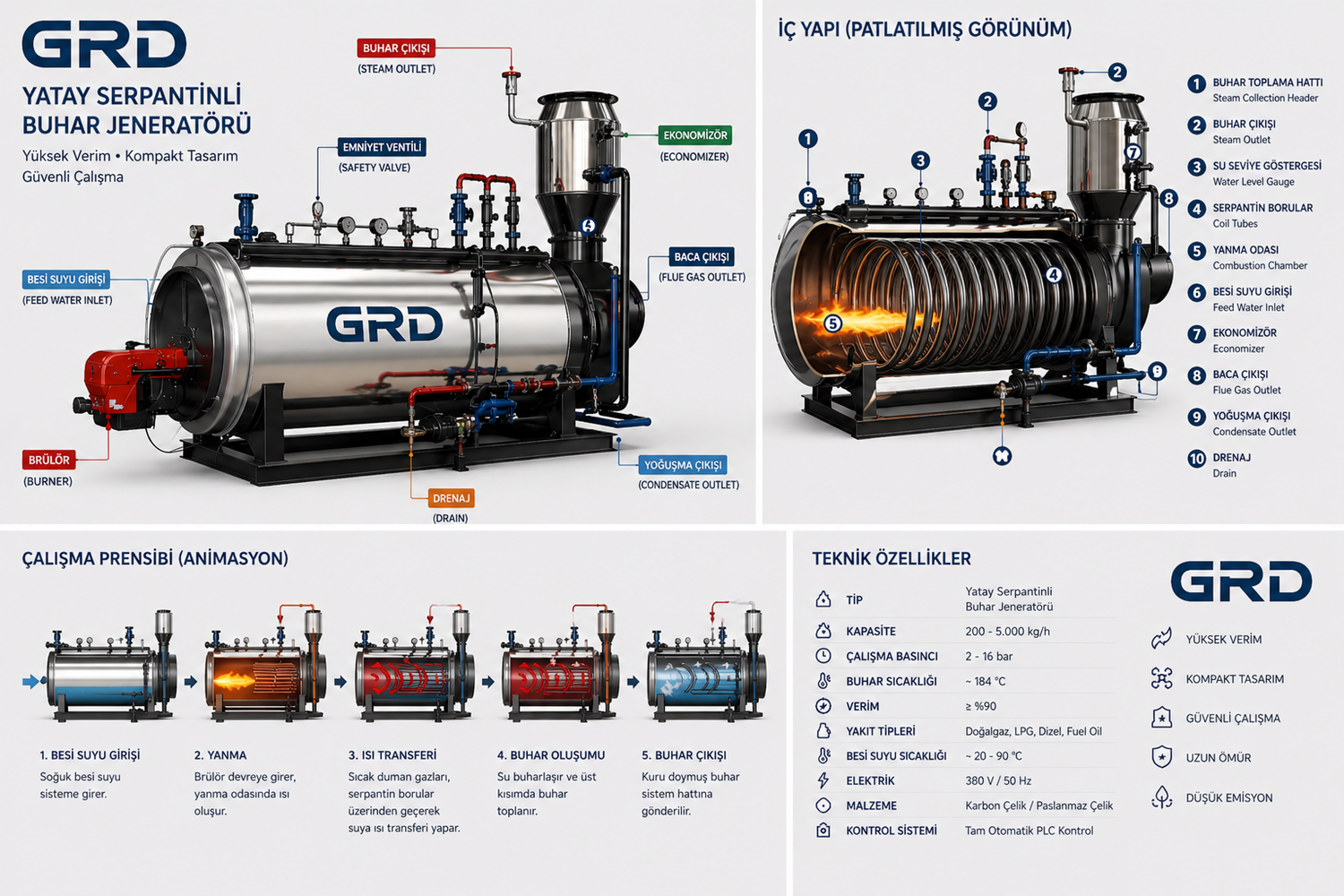

GRD YBJ Serisi Yatay Buhar Jeneratörü

Yüksek kapasite ihtiyaçları için yatay gövde tasarımı, hızlı kalkış ve patlama riski sıfır olan endüstriyel buhar jeneratörü. Tekstil, gıda, kimya ve ilaç tesisleri için ideal yüksek kapasiteli çözüm.

Teknik Özellikler

Buhar Kapasitesi

350 – 6.000 kg/h

Çalışma Basıncı

4 – 16 bar

Kalkış Süresi

3 dakika (soğuk start)

Verim

%92 - %94

Yakıt Tipi

Doğalgaz, LPG, LNG

Gövde Tasarımı

Yatay, 3 geçişli serpantin

Boru Malzemesi

P235GH / P265GH çelik çekme

Ekonomizer

Standart (+%3 verim)

Min. Tavan Yüksekliği

2,5 m

Buhar Kalitesi

Kuru buhar (nem <%1, vortex separatör)

Kontrol

PID PLC, dokunmatik ekran, Modbus

Sertifika

CE PED 2014/68/EU, TS EN 12953

Garanti

2 yıl gövde, 1 yıl elektrik aksamı

Standart Kapasite Tablosu

GRD YBJ Serisi yatay buhar jeneratörleri, yüksek kapasite ihtiyaçları için 350 kg/h'den 6.000 kg/h'e kadar geniş yelpazede üretilir. Üç geçişli serpantin tasarımı, yüksek verim ve hızlı kalkış imkanı sunar.

Model	Kapasite (kg/h)	Isıl Güç (kW)	Basınç (bar)	Doğalgaz Tüketimi (Sm³/h)	L × W × H (mm)	Ağırlık (kg)
YBJ-350	350	251	4-16	28	2.350 × 1.250 × 1.580	820
YBJ-500	500	358	4-16	40	2.480 × 1.320 × 1.650	1.020
YBJ-750	750	537	4-16	60	2.680 × 1.420 × 1.720	1.310
YBJ-1000	1.000	716	4-16	80	2.880 × 1.520 × 1.790	1.620
YBJ-1500	1.500	1.074	4-16	120	3.180 × 1.660 × 1.890	2.180
YBJ-2000	2.000	1.432	4-16	160	3.420 × 1.780 × 1.970	2.720
YBJ-2500	2.500	1.790	4-16	200	3.620 × 1.880 × 2.040	3.250
YBJ-3000	3.000	2.148	4-16	240	3.820 × 1.980 × 2.110	3.780
YBJ-4000	4.000	2.864	4-16	320	4.180 × 2.180 × 2.240	4.820
YBJ-5000	5.000	3.580	4-16	400	4.520 × 2.350 × 2.360	5.880
YBJ-6000	6.000	4.296	4-16	480	4.820 × 2.480 × 2.470	6.940

* Yakıt tüketimleri %92-94 verim ve doğalgaz 8.250 kCal/Sm³ alt ısıl değer için 8 bar çalışma basıncı koşulunda hesaplanmıştır. Baca gazı ekonomizeri ile +%3 verim artışı sağlanır. Daha düşük kapasite için Dik Tip Buhar Jeneratörü sayfasını inceleyebilirsiniz.

Yatay Tip Avantajları

Yüksek kapasite: 6.000 kg/h'a kadar tek ünite ile karşılanabilir

Düşük tavan yüksekliği: Maksimum 2,5 m yüksekliğinde kazan dairesinde kurulabilir

3 geçişli serpantin: Alev ve duman gazlarının tüm yüzeye teması, %94 verim

Standart ekonomizer: Besi suyu sıcaklığı 10-17°C artar, %3 ek verim

Vortex separatör: Çıkış buharı tamamen kuru, nem oranı <%1

Patlama riski yok: Spiral su borulu tasarım, basınçlı su veya buhar depolanmaz

Hangi Durumda Yatay Tip?

Buhar ihtiyacınız 350-6.000 kg/h aralığında

Tavan yüksekliğiniz sınırlı (2,5-3 m)

Tekstil boyahanesi, gıda fabrikası, kimya tesisi gibi yüksek kapasiteli endüstriyel uygulamalar

Hızlı kalkış ve buhar kalitesi öncelikli

Bina arası mesafe için sığa avantajı önemli

📚 TEKNİK SÖZLÜK

Bilmeniz Gereken Teknik Terimler

Bu üründe sıkça karşılaşacağınız mühendislik terimlerinin kısa açıklamaları. Doğru ürün seçimi ve işletme kararları için referans niteliğindedir.

3 Geçişli Yatay Tasarım

Sıcak gazların yatay gövde içinde 3 paralel boru sırasından geçerek tüm yüzeye temas etmesi. YBJ serisinde toplam ısı transfer yüzeyi 25-180 m² aralığındadır.

Vortex Separatör

Buhar çıkışında yer alan helisel kanatlı ayırıcı. Su damlacıklarını merkezkaç kuvvetiyle ayırır, çıkış buhar kuruluğunu %99'un üstüne çıkarır.

Ekonomizer Geri Kazanımı

Baca gazı sıcaklığını 220°C'den 140-160°C'ye düşürerek besi suyu sıcaklığını artırma sistemi. YBJ serisinde standart olarak gelir, %3 ek verim sağlar.

Su-Buhar Sirkülasyonu

Yatay tasarımda doğal konveksiyonla suyun alt-üst hareketi. Sirkülasyon hızı 0,8-1,5 m/s arasında tutulur — bu boru taşı birikimini önler.

Buhar Talep Profili

Tesisin buhar tüketiminin saat/gün/sezon bazında değişimi. Yatay jeneratörler 1:5 oranına kadar değişen yükleri sorunsuz karşılar.

Modül H1 (PED)

PED 2014/68/EU'ya göre en yüksek tasarım sertifika kategorisi. 30 bar üstü veya 1000 L üstü tüm yatay buhar jeneratörleri için zorunludur.

🔧 BAKIM VE PERİYODİK KONTROL

Önerilen Bakım Programı

Yatay buhar jeneratörleri yüksek kapasitede uzun süreli sürekli çalıştığı için bakımı sistematik ve disiplinli olmalıdır. Aksi halde yüksek su hacmi nedeniyle kireç birikimi ısıtma yüzeylerine zarar verir.

Günlük: Otomatik su besleme sistem kontrolü, basınç-sıcaklık kayıt, ekonomizer giriş-çıkış sıcaklık farkı (>40°C olmalı), brülör modülasyon eğrisi gözlemi.
Haftalık: Üst ve alt blöf yapılması, kondens dönüş debisi ve sıcaklık ölçümü, vortex separatör drenajı, alarm sistemleri test.
Aylık: Ekonomizer kanatlı boru dış yüzey temizliği (basınçlı hava), brülör fan ve hava klapesi kontrolü, su kimyasal analiz raporu.
Yıllık: Tam asitlemeli iç temizlik (kapasite × 0,5 = saat süresi), tüm gasket ve oring değişimi, kontrol panelinin kalibrasyon sertifikası, MMO yıllık kontrolü.
5 Yılda Bir: Hidrostatik test (1,5 × çalışma basıncı), refraktör tuğla muayene/değişim, brülör komple bakım, ekonomizer iç boru temizliği.

💡 İpucu: GRD Servis ekibi, tesisinize özel bakım sözleşmesi sunar. 7/24 acil servis için +90 555 808 63 44 numarasını arayabilirsiniz.

⚖️ YASAL MEVZUAT

İlgili Standartlar ve Yönetmelikler

Yatay buhar jeneratörleri kapasite ve su hacminden dolayı klasik buhar kazanları ile aynı yasal kategoride değerlendirilir. Yüksek kapasiteli endüstriyel işletmelerde aşağıdaki düzenlemeler geçerlidir:

EKİPNET Sistemi Kaydı: ÇSGB Çalışma Genel Müdürlüğü'nün periyodik kontrol kayıt sistemine her yıl kontrol bildirimi yapılır. Kayıt yetkili kontrol kuruluşu (Tip A) tarafından yüklenir.
MMO TÜRKAK Akreditasyonu: Periyodik kontrolü yapacak kuruluş ISO 17020 Tip A TÜRKAK akreditasyonu ile yetkilendirilmelidir. Bu, kontrolün uluslararası geçerliliğini sağlar.
Operatör Yetki Belgesi: 30.000 kg/h üstü tesislerde 'A Sınıfı Kazancı', 5.000-30.000 kg/h arası 'B Sınıfı', altı için 'C Sınıfı' ehliyet zorunludur (MEB onaylı 80-160 saatlik kurs).
Çevre Etki Değerlendirmesi (ÇED): 20 ton/saat üstü buhar üretim tesisleri Çevre ve Şehircilik Bakanlığı'na ÇED bildirimi yapmak zorundadır. NOx ve CO emisyon raporları yıllık sunulur.
Sigorta ve Risk Değerlendirmesi: Kazan kırılması ve buhar patlaması özel sigorta poliçesi gerektirir. Yıllık MMO raporu sigorta şirketine ibraz edilir, prim oranlarını belirler.

📋 Not: Mevzuat zaman içinde değişebilir. En güncel durum için MMO ve ÇSGB kaynaklarını kontrol edin veya bizimle iletişime geçin.
