Alev duman borulu tasarım ne demek?

Skoç tipi olarak da bilinir. Brülörden çıkan sıcak gazlar, su içinde bulunan borulardan geçerek ısıyı suya aktarır. 3 geçişli tasarım verimi artırır.

Serpantinli ile farkı nedir?

Serpantinli jeneratörler daha hızlı kalkışır ve daha güvenlidir. Alev duman borulu sistemler ise yüksek kapasitelerde daha ekonomik ve yaygın kullanılır.

175-5.000 kg/h arasında standart üretim yapılır. Daha yüksek kapasiteli ihtiyaçlar için buhar kazanı (skoç tipi) modelleri tercih edilir.

Hangi yakıt kullanılır?

Doğalgaz, LPG, LNG, motorin, fuel-oil ve biyogaz ile çalışabilir. Ayrıca odun, pelet ve kömür gibi katı yakıt seçenekleri de mevcuttur. Brülör/stoker yakıt tipine göre seçilir.

%90-93 aralığında çalışır. Baca gazı ekonomizeri eklenerek %95'e kadar yükseltilebilir.

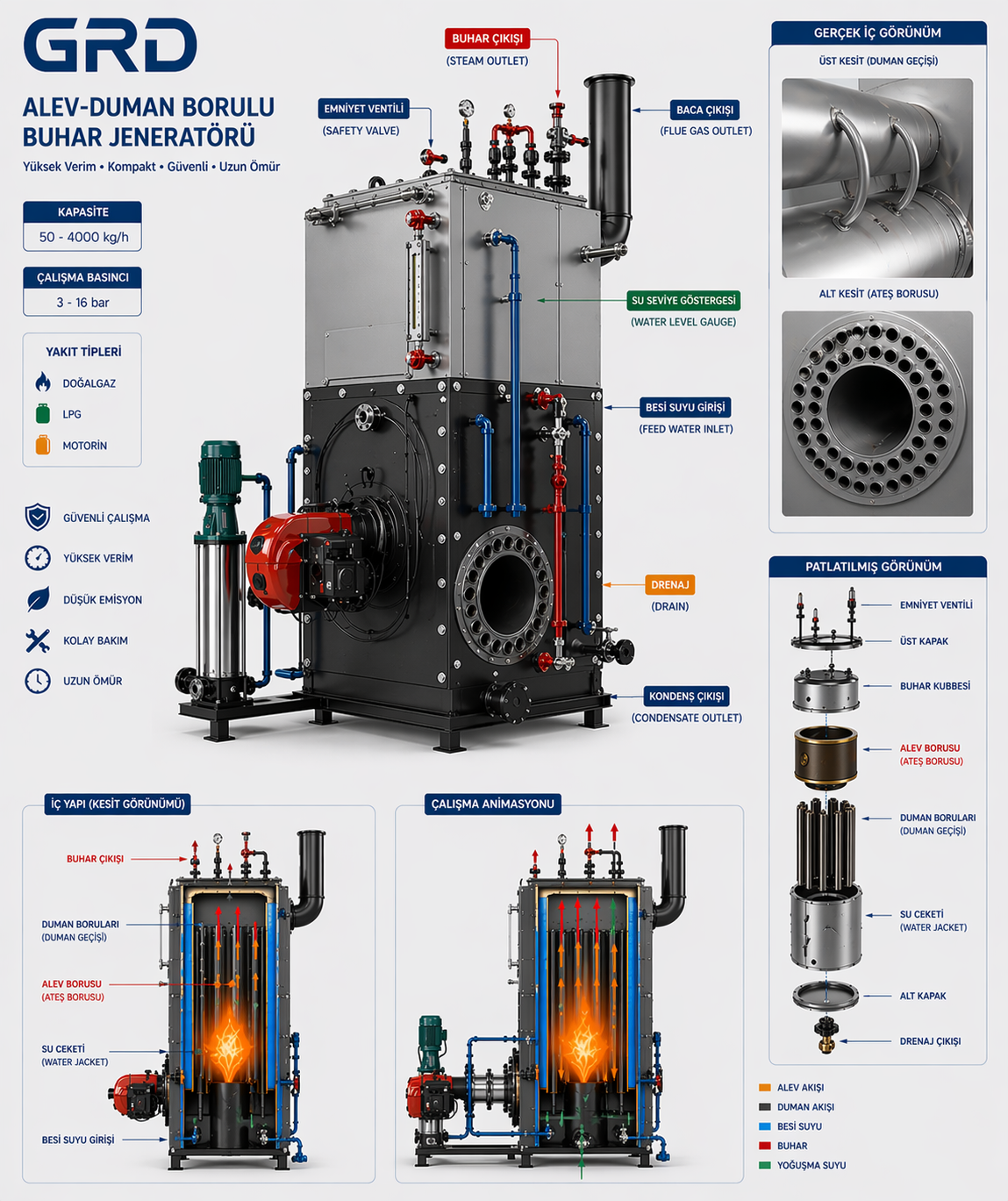

Alev Duman Borulu Buhar Jeneratörü

GRD ADB Serisi Buhar Jeneratörü

Alev duman borulu 3 geçişli skoç tipi tasarımı ile maksimum ısı transferi sağlar. Düşük yakıt tüketimi ve yüksek buhar kalitesiyle endüstriyel tesislerin güvenilir buhar kaynağıdır.

Teknik Özellikler

Buhar Kapasitesi	175 – 5.000 kg/h
Çalışma Basıncı	6 – 16 bar
Tip	3 geçişli, alçak basınçlı, tam silindirik, Skoç tipi
Gövde Malzemesi	P265GH / P295GH kazan sacı
Boru Malzemesi	P235GH çekme boru (EN 10217-2)
Verim	%90 – 92 (sıvı/gaz) · %78 – 85 (katı yakıt)
Yakıt Tipi	Doğalgaz, LPG, LNG, motorin, fuel-oil, biyogaz, katı yakıt (odun, pelet, kömür)
Standart	2014/68/EU PED / TS EN 12953

Yüksek Isıtma Yüzeyi

Fazla su/buhar hacmi ile ani çekişlerde yüksek performans.

Kuru Buhar Üretimi

Yüksek ısıtma yüzeyi sayesinde kaliteli kuru buhar elde edilir.

Esnek Yakma

Tercih ettiğiniz brülör markası ile uyumlu çalışma.

Alev Duman Borulu Buhar Jeneratörü Nedir?

Alev duman borulu buhar jeneratörü, yakıcıdan çıkan sıcak yanma gazlarının, içinde su bulunan kazan içindeki borulardan geçerek suya ısı transfer ettiği bir sistem tipidir. 3 geçişli skoç tasarım ile duman gazları, yanma haznesinden çıktıktan sonra üst ve alt boru demetlerinden geçerek baca çıkışına yönlendirilir. Böylece yanma enerjisinin büyük kısmı suya aktarılır, verim maksimize edilir.

Kullanım Alanları

Petrokimya ve rafineri tesisleri

Sterilizasyon (ilaç, gıda endüstrisi)

Gıda endüstrisi (konserve, içecek, süt)

Gübre ve kimya endüstrisi

Kauçuk ve plastik imalatı

Kağıt endüstrisi

Ahşap işletme ve şekillendirme

Buhar türbinli elektrik üretimi

Buharlı ısıtma tesisatları

Standart Kapasite Tablosu

GRD ADB Serisi alev-duman borulu buhar jeneratörleri, üç geçişli skoç tipi yapı ile 175 kg/h ile 5.000 kg/h arasında imal edilir. Geleneksel skoç tipi kazanlara göre daha kompakt yapısı ve hızlı kalkış süresiyle (15-30 dakika) modern üretim tesislerinin tercihi olmaktadır. Doğalgaz, LPG, motorin ve fuel-oil gibi sıvı/gaz yakıtların yanı sıra katı yakıt (odun, pelet, kömür) alternatifi de mevcuttur — yakıt esnekliği gereken işletmeler için biyokütle dönüşümü uygundur.

Model	Buhar Kapasitesi (kg/h)	Isıl Güç (kW)	Çalışma Basıncı (bar)	Isıtma Yüzeyi (m²)	Doğalgaz Tüketimi (Sm³/h)*	Motorin Tüketimi (kg/h)*	Kalkış Süresi (dk)	Boyutlar L×W×H (mm)
ADB-175	175	125	6-16	6,5	14	12	15-20	2.000×1.200×1.700
ADB-300	300	215	6-16	11	24	21	15-20	2.300×1.300×1.800
ADB-500	500	358	6-16	18	40	35	15-22	2.600×1.400×1.900
ADB-750	750	537	6-16	27	60	52	17-24	2.900×1.500×2.000
ADB-1000	1.000	716	6-16	36	80	69	18-25	3.200×1.600×2.100
ADB-1250	1.250	895	6-16	45	100	87	18-25	3.400×1.700×2.150
ADB-1500	1.500	1.074	6-16	54	120	104	20-27	3.600×1.800×2.200
ADB-2000	2.000	1.432	6-16	72	160	138	20-28	3.900×1.900×2.300
ADB-2500	2.500	1.790	6-16	90	200	173	22-30	4.200×2.000×2.400
ADB-3000	3.000	2.148	6-16	108	240	207	22-30	4.500×2.100×2.500
ADB-3500	3.500	2.506	6-16	126	280	242	25-32	4.800×2.200×2.600
ADB-4000	4.000	2.864	6-16	144	320	277	25-32	5.000×2.300×2.700
ADB-5000	5.000	3.580	6-16	180	400	346	28-35	5.400×2.400×2.800

* Yakıt tüketimleri %90-92 kazan verimi (üç geçişli yapı sayesinde), doğalgaz 8.250 kCal/Sm³ ve motorin 9.600 kCal/kg alt ısıl değeri esas alınarak, 10 bar çalışma basıncı için hesaplanmıştır. Katı yakıtlı modellerde (odun, pelet, kömür) verim %78-85 aralığında olup yakıt tüketimi yakıt tipine ve kalorisine göre değişir.
Tüm modeller TS EN 12953 ve PED 2014/68/EU standartlarına uygun, %100 RT (radyografik test) muayenesi yapılmış olarak teslim edilir. Standart aksesuarlar: PLC + dokunmatik ekran, modülasyonlu brülör (sıvı/gaz) veya otomatik stoker (katı yakıt), çift seviye koruma, otomatik blöf vanası, ekonomizer (opsiyonel), kondens dönüş hattı bağlantıları.

Skoç Tipi Buhar Kazanı (BK Serisi) ile Karşılaştırma

Alev-duman borulu buhar jeneratörü ile aynı seriyi paylaşan klasik buhar kazanı arasındaki temel farklar:

Özellik	ADB Buhar Jeneratörü	BK Buhar Kazanı (Skoç)
Kapasite aralığı	175 - 5.000 kg/h	100 - 20.000 kg/h
Su hacmi	Düşük-Orta (300-1.500 L)	Yüksek (1.000-15.000 L)
Kalkış süresi	15-32 dk	30-90 dk
Boyut (kompaktlık)	Yüksek	Orta
Ani buhar talebi	İyi	Çok iyi
Yatırım maliyeti	Orta	Düşük-Orta
Bakım kolaylığı	Orta	Yüksek
Uzun ömür	20-25 yıl	30-35 yıl
İdeal kullanım	Orta tesis, hızlı kalkış	Büyük tesis, sürekli üretim

📚 TEKNİK SÖZLÜK

Bilmeniz Gereken Teknik Terimler

Bu üründe sıkça karşılaşacağınız mühendislik terimlerinin kısa açıklamaları. Doğru ürün seçimi ve işletme kararları için referans niteliğindedir.

Alev-Duman Borulu Tasarım

Sıcak gazların su içindeki çelik borulardan geçirilmesi prensibi. Skoç tipi olarak da bilinir. Avantajı yüksek su deposu, dezavantajı yavaş kalkıştır.

Wet Back vs Dry Back

Kazanın arka kamarasının suyla kaplı (wet back) veya refraktör tuğlalı (dry back) olması. Wet back daha verimli ama bakım zor, dry back tersi.

Furnace (Yanma Odası)

Brülörden çıkan alevin yandığı silindirik bölüm. Alev-duman borulu kazanlarda iç çapı 600-1500 mm, uzunluğu 2-5 m arasındadır.

Baca Çekişi

Bacanın doğal veya zorlanmış olarak ürettiği alçak basınç. Skoç kazanlarda 5-15 mmSS (manometrik su sütunu) ihtiyaç vardır.

Kondens İçeriği

Doğalgaz yanma ürünlerinde su buharı oranı %12-15. Kazan dışı yoğuşması korozyon riskidir — baca gazı sıcaklığı 130°C altına düşmemeli.

İmalat Standardı (TS EN 12953)

Alev-duman borulu kazanlar için ana standart. Tasarım hesapları, malzeme seçimi, kaynak ve test prosedürlerini kapsar.

🔧 BAKIM VE PERİYODİK KONTROL

Önerilen Bakım Programı

Alev-duman borulu buhar jeneratörleri, klasik skoç kazan teknolojisinin paket halidir. Bakım gerekliliklerinin önemli bir kısmı yanma sistemine yöneliktir.

Günlük: Su seviye kontrolü (iki bağımsız sistem), basınç-sıcaklık kayıt, brülör alev rengi gözlemi (sarı=eksik hava, mavi=ideal), baca gazı CO ölçümü.
Haftalık: Üst ve alt blöf, otomatik su besleme test, emniyet ventili manuel test, gözetleme camı temizliği, su kimyasal analiz.
Aylık: Brülör nozzle ve fotosel temizliği, fan motor yatak yağlama, kontrol panelinde alarm logları gözden geçirme, baca yapısal kontrolü.
Yıllık: Tam iç temizlik (su yüzü ve duman gazı yüzü ayrı ayrı), boru testlerinin kapsamlı yapılması, brülör revizyonu, MMO yıllık periyodik kontrolü.
3 Yılda Bir: Refraktör tuğla muayene/değişim, hidrostatik test, kontrol sistemleri komple güncelleme, baca gazı kanalı temizliği.

💡 İpucu: GRD Servis ekibi, tesisinize özel bakım sözleşmesi sunar. 7/24 acil servis için +90 555 808 63 44 numarasını arayabilirsiniz.

⚖️ YASAL MEVZUAT

İlgili Standartlar ve Yönetmelikler

Alev-duman borulu buhar jeneratörleri (skoç tipi), klasik buhar kazanları ile aynı yasal kategoride değerlendirilir. TS EN 12953 standardına tabidir:

TS EN 12953 Tam Uyum: Alev-duman borulu kazanlar için ana standart. Tasarım, malzeme, imalat, kaynak ve test süreçlerini detaylı tanımlar. GRD tüm ürünlerinde tam uyum sağlanır.
PED Modül H Sertifikası: Volum × basınç çarpımı 200'in üstündeki ADB jeneratörleri için PED Modül H zorunludur. Bağımsız Notified Body denetimi gerekir.
MMO Yıllık Periyodik Kontrol: TS EN 12953-7'ye göre yılda en az bir kez iç ve dış muayene zorunludur. Hidrostatik test 10 yılda bir, ultrasonik kalınlık ölçümü 5 yılda bir yapılır.
MEB Onaylı Kazancı: 0,5 bar üstü çalışan tüm ADB jeneratörlerde, MEB onaylı 'B' veya 'A' sınıfı kazancı (kazan operatörü) çalıştırılması yasal zorunluluktur.
Çevre Mevzuatı: 10 ton/saat üstü buhar üreten ADB jeneratörleri yıllık emisyon ölçümü ve raporu yapmak zorundadır. NOx limiti 200 mg/Nm³, CO limiti 100 mg/Nm³'tür.

📋 Not: Mevzuat zaman içinde değişebilir. En güncel durum için MMO ve ÇSGB kaynaklarını kontrol edin veya bizimle iletişime geçin.
