Kızgın buhar ile doymuş buhar farkı nedir?

Doymuş buhar, su sıcaklığına göre basınç bağımlı sıcakta olur. Kızgın buhar ise süperheaterdan geçirilerek doymuş noktanın üstüne çıkarılmış, kuru ve yüksek enerjili buhardır.

Nerelerde kullanılır?

Buhar türbinleri (elektrik üretimi), petrokimya prosesleri, özel gıda sterilizasyonu ve ilaç üretimi gibi yüksek sıcaklık gerektiren uygulamalar.

Maksimum sıcaklık nedir?

Standart modellerimizde 400°C'ye kadar üretim yapılır. Özel uygulamalar için 500°C'ye kadar tasarım mümkündür.

Basınç aralığı nedir?

10-25 bar standart aralıktır. Özel proseslerde 40 bara kadar yüksek basınçlı tasarım yapılabilir.

Süperheater nasıl çalışır?

Doymuş buharı tekrar brülör alev bölgesine yakın borulardan geçirerek sıcaklığını artırır. Çıkışta kuru, yüksek sıcaklıklı kızgın buhar elde edilir.

Kızgın Buhar Kazanı | 250-400°C

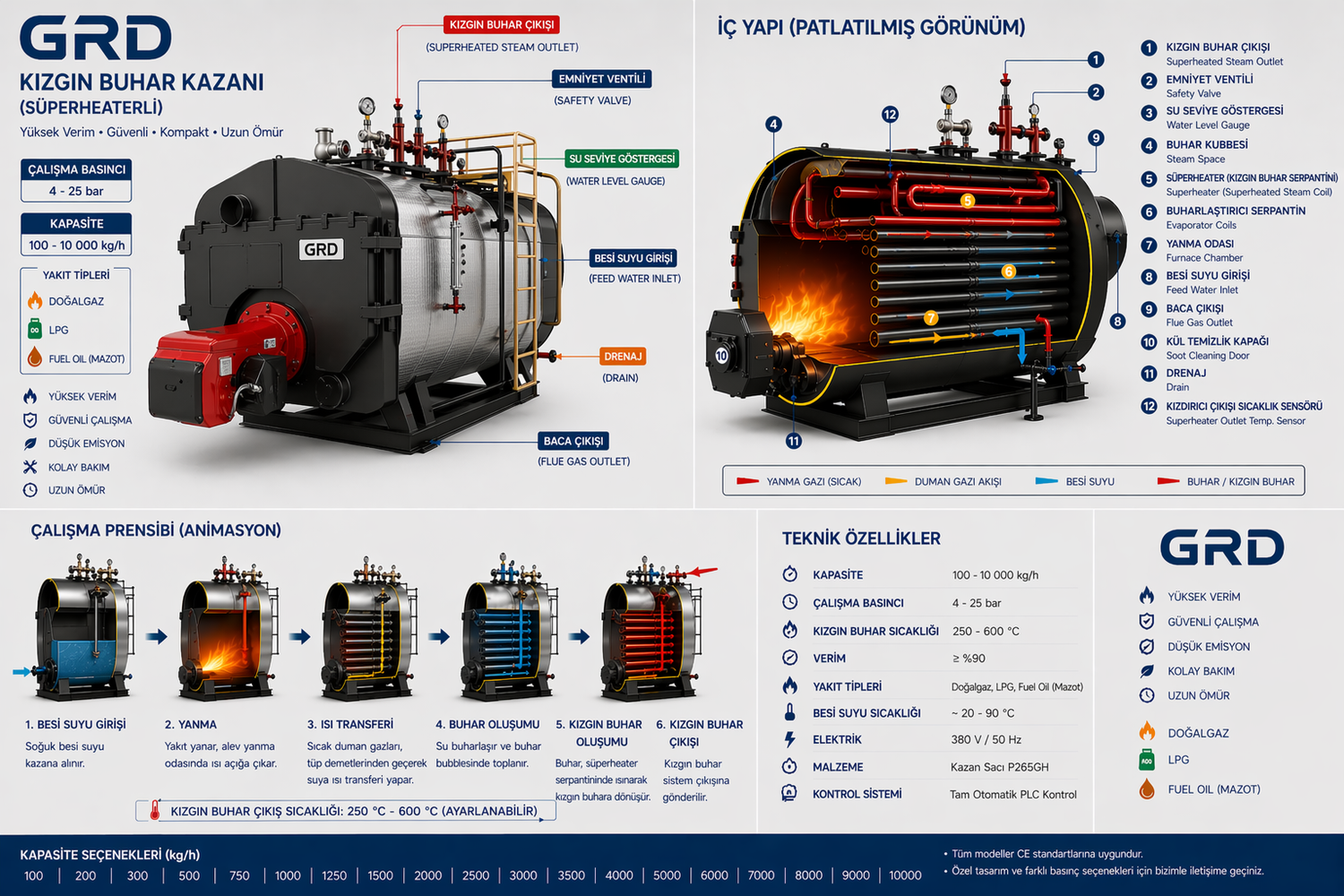

GRD KBK Serisi Kızgın Buhar Kazanı

Entegre süperheater ile doymuş buharın üstünde kızgın buhar üretir. Elektrik üretimi (buhar türbinleri), kimya prosesleri, özel gıda sterilizasyonu ve petrokimya uygulamaları için idealdir.

Teknik Özellikler

Kapasite	500 – 10.000 kg/h
Kızgın Buhar Sıcaklığı	250 – 400 °C
Çalışma Basıncı	10 – 25 bar
Gövde Malzemesi	P295GH / P355GH kazan sacı
Süperheater	P235GH / 16Mo3 çelik çekme boru
Verim	%88 – 92
Yakıt Tipi	Tüm gaz, sıvı, katı yakıtlar ve biyokütle
Standart	TS EN 12952 / 2014/68/EU PED

Entegre Süperheater

Doymuş buharı sıcaklık artışına tabi tutarak yüksek kaliteli kızgın buhar üretir.

Yüksek Basınç Kapasitesi

25 bar'a kadar çalışma basıncı ile türbin uygulamalarına uygun.

Sıcaklık Kontrolü

Hassas PID otomasyon ile çıkış sıcaklığı ±5°C tolerans ile kontrol edilir.

Kızgın Buhar Kazanı Nedir?

Kızgın buhar kazanı; doymuş buharın (saturated steam) sıcaklığını, süperheater adı verilen ilave ısı transfer yüzeyleri ile suyun buharlaşma sıcaklığının üzerine çıkaran kazan tipidir. Bu şekilde üretilen buhar, yüksek entalpi değerine sahip olup türbin verimini maksimize eder ve bazı kimya proseslerinde kondensasyonu önlemek için gereklidir.

Kullanım Alanları

Buhar türbinli elektrik üretimi (kojenerasyon, trijenerasyon)

Petrokimya ve rafineri prosesleri

Özel kimya reaksiyonları (yüksek sıcaklık gerektiren)

Büyük endüstriyel sterilizasyon

Jeotermal santrallerde ısı transferi

Bölgesel ısıtma (district heating)

Standart Kapasite Tablosu

GRD KBK Serisi kızgın buhar kazanları, doymuş buhar üretimine ek olarak kızgınlaştırıcı (superheater) bölümü ile 250-400°C aralığında kızgın buhar üretir. Aşağıdaki tablo standart kapasiteleri gösterir; özel sıcaklık ve basınç istekleri için projeye özel tasarım yapılır.

Model	Buhar Kapasitesi (kg/h)	Isıl Güç (kW)	Çalışma Basıncı (bar)	Kızgın Buhar Sıcaklığı (°C)	Doğalgaz Tüketimi (Sm³/h)*	Isıtma Yüzeyi (m²)	Yakıt Tipi
KBK-500	500	385	10-16	250-300	43	22	Gaz/Sıvı
KBK-750	750	578	10-16	250-300	64	32	Gaz/Sıvı
KBK-1000	1.000	770	10-20	250-350	86	42	Gaz/Sıvı/Katı
KBK-1500	1.500	1.155	10-20	250-350	129	62	Tüm yakıtlar
KBK-2000	2.000	1.540	10-25	250-380	172	82	Tüm yakıtlar
KBK-2500	2.500	1.925	10-25	250-380	215	102	Tüm yakıtlar
KBK-3000	3.000	2.310	10-25	250-400	258	122	Tüm yakıtlar
KBK-4000	4.000	3.080	10-25	250-400	344	162	Tüm yakıtlar
KBK-5000	5.000	3.850	10-25	250-400	430	202	Tüm yakıtlar
KBK-6000	6.000	4.620	10-25	250-400	516	240	Tüm yakıtlar
KBK-8000	8.000	6.160	10-25	250-400	688	318	Tüm yakıtlar
KBK-10000	10.000	7.700	10-25	250-400	860	395	Tüm yakıtlar

* Yakıt tüketimleri %88 kazan + %95 superheater verimi, doğalgaz 8.250 kCal/Sm³ alt ısıl değeri esas alınarak hesaplanmıştır. Kızgınlaştırma sıcaklığı arttıkça yakıt tüketimi yaklaşık %3-7 artar.
Kızgın buhar kazanı seçiminde basınç, kapasite ve hedef kızgın buhar sıcaklığı birlikte belirlenmelidir. Detaylı boyutlandırma için projenizin proses verilerini bizimle paylaşın.

Kızgın Buhar — Doymuş Buhar Karşılaştırması

İşte aynı basınçta doymuş ve kızgın buharın özelliklerinin karşılaştırması:

Basınç (bar)	Doyma Sıcaklığı (°C)	Standart Kızgın Buhar (°C)	Kızgınlık (°C)	Doymuş Buhar Entalpisi (kJ/kg)	Kızgın Buhar Entalpisi (kJ/kg)	Ek Enerji (kJ/kg)
10	184	300	116	2.778	3.052	274
10	184	350	166	2.778	3.158	380
15	198	300	102	2.792	3.038	246
15	198	350	152	2.792	3.147	355
15	198	400	202	2.792	3.255	463
20	212	350	138	2.799	3.137	338
20	212	400	188	2.799	3.247	448
25	223	400	177	2.802	3.239	437

📚 TEKNİK SÖZLÜK

Bilmeniz Gereken Teknik Terimler

Bu üründe sıkça karşılaşacağınız mühendislik terimlerinin kısa açıklamaları. Doğru ürün seçimi ve işletme kararları için referans niteliğindedir.

Süperheater (Kızdırıcı)

Doymuş buharı yanma odasının yakınındaki yüksek sıcaklık bölgesinden geçirerek sıcaklığını doyma noktasının üstüne çıkaran ekipman. Genellikle 16Mo3 alaşımlı çelikten imal edilir.

Doyma Noktası

Belirli bir basınçta su ve buharın aynı sıcaklıkta olduğu noktadır. 25 bar mutlak basınçta doyma sıcaklığı 224°C'dir — kızgın buhar bu sıcaklığın üstündedir.

Kızgınlık Derecesi

Doyma sıcaklığı ile gerçek buhar sıcaklığı arasındaki fark. 224°C doyma + 350°C kızgın = 126°C kızgınlık derecesi. Endüstride 100-200°C tipik.

Atemperator

Kızgın buhar sıcaklığını besi suyu püskürtmesi ile düşüren kontrol sistemi. ±5°C hassasiyetle istenen sıcaklığı sağlar.

Türbin Buhar Şartları

Buhar türbinleri için tipik giriş şartları: 30-100 bar, 350-540°C. GRD KBK serisi 25 bar 400°C'ye kadar küçük türbin uygulamalarını destekler.

16Mo3 Alaşımı

Molibden katkılı kazan çeliği. 500°C'ye kadar mukavemet, sürünme direnci yüksek. Süperheater borularında standart malzemedir.

🔧 BAKIM VE PERİYODİK KONTROL

Önerilen Bakım Programı

Kızgın buhar kazanları, yüksek sıcaklık ve basınç kombinasyonu nedeniyle endüstrideki en hassas bakımı gerektiren ekipmanlardandır. Süperheater hasarı dolayı ortalama tamir maliyeti 200.000-500.000 TL arasındadır — önleyici bakım vazgeçilmezdir.

Günlük: Kızgın buhar çıkış sıcaklığı kayıt, atemperator su debisi kontrolü, süperheater giriş ve çıkış basınç farkı izleme, baca gazı sıcaklığı.
Haftalık: Süperheater drenaj testi (yoğuşma kontrolü), tüm gözetleme camlarının temizlenmesi, emniyet ventili manuel test, su kimyasal şartlandırma analiz.
Aylık: Süperheater dış yüzey kurum/asit gözetleme, brülör alev şekli ve renk kontrolü, otomasyon sistemi alarm log raporu, kondens kalitesi.
Yıllık: Süperheater iç boru ultrasonik et kalınlık ölçümü (asgari 2,5 mm), kazan iç tam temizlik, refraktör hasar kontrolü, MMO ileri seviye periyodik kontrol.
3 Yılda Bir: Süperheater seçilmiş borularda numune alıp metalürjik analiz (kreep test), brülör komple revizyon, atemperator nozzle değişimi, hidrostatik test.

💡 İpucu: GRD Servis ekibi, tesisinize özel bakım sözleşmesi sunar. 7/24 acil servis için +90 555 808 63 44 numarasını arayabilirsiniz.

⚖️ YASAL MEVZUAT

İlgili Standartlar ve Yönetmelikler

Kızgın buhar kazanları, TS EN 12952 (su borulu kazanlar) standardına tabidir ve klasik buhar kazanlarına göre çok daha sıkı denetim gerektirir:

TS EN 12952 Standardı: Su borulu kazanlar için temel standart. Tasarım, imalat, kontrol ve devreye alma süreçlerinin tamamını kapsar. GRD tüm KBK serisi bu standartta üretilir.
PED Modül H1 (Yüksek Risk): 30 bar × hacim çarpımı 3000'in üstünde olan kazanlar Modül H1 (en yüksek kategori) sertifikası gerektirir. Bağımsız 'Notified Body' (TÜV, Bureau Veritas) denetimi zorunludur.
Yıllık Hidrostatik Test: Kızgın buhar kazanlarında her yıl 1,5 × tasarım basıncında hidrostatik test zorunludur. Test bağımsız mühendis gözetiminde yapılır, rapor MMO'ya iletilir.
A Sınıfı Operatör: Kızgın buhar kazanı işletecek operatörün MEB onaylı 'A Sınıfı Kazancı' belgesi olmalıdır. Yıllık tazeleme eğitimi zorunludur.
Çevre İzni: Kızgın buhar üretim tesisleri 'Çevre Kanunu' kapsamında 'Çevre İzni' (Tip-2) gerektirir. Sürekli emisyon ölçüm sistemi (SEÖS) kurulması ve veri Çevre Bakanlığı'na online iletilmesi zorunludur.

📋 Not: Mevzuat zaman içinde değişebilir. En güncel durum için MMO ve ÇSGB kaynaklarını kontrol edin veya bizimle iletişime geçin.
