Kondens Tankı

Buhar hattından dönen sıcak kondensatın toplandığı ve kazan besi suyu olarak geri kullanıldığı tank. Yakıt ve su maliyetinde %10-20 tasarruf sağlar.

GRD Kondens Tankı KONDENS TANKI
Enerji TasarrufuCE Belgeli

GRD KT Serisi Kondens Tankı

Buhar tesisatından geri dönen yüksek sıcaklıktaki kondensatın toplandığı, besi suyu olarak kazana geri gönderildiği tanktır. Kazanın yakıt tüketimini %10-20, kimyasal ve su tüketimini %50'ye kadar azaltır.

Teknik Özellikler

Hacim Aralığı500 – 20.000 L
Çalışma Sıcaklığı60 – 95 °C
Çalışma BasıncıAtmosferik / 0,5 bar
Gövde MalzemesiST37-2 / P265GH / AISI 304 – 316L
Yalıtım50-100 mm taş yünü + galvaniz/inox kaplama
FormlarYatay silindirik / Dikey silindirik / Dikdörtgen prizmatik
AksesuarlarSeviye göstergesi, termometre, manway, vent, drenaj vanası
StandartTS EN 12953 / PED 2014/68/EU

%10-20 Yakıt Tasarrufu

80-95°C kondensat besi suyu olarak kazana döndüğünden, soğuk şebeke suyuna göre ciddi enerji tasarrufu sağlar.

Su ve Kimyasal Tasarrufu

Kondensat zaten yumuşatılmış sudur; kazan kimyasalı ve yumuşatıcı rejenerasyon maliyetini düşürür.

Özel İmalat

Kazan dairesi ve talebe göre yatay, dikey veya prizmatik form, paslanmaz veya karbon çelik seçeneği.

Tam Yalıtım

100 mm taş yünü + inox/galvaniz saç kaplama ile minimum ısı kaybı ve işçi güvenliği.

Teklif İste Hemen Arayın

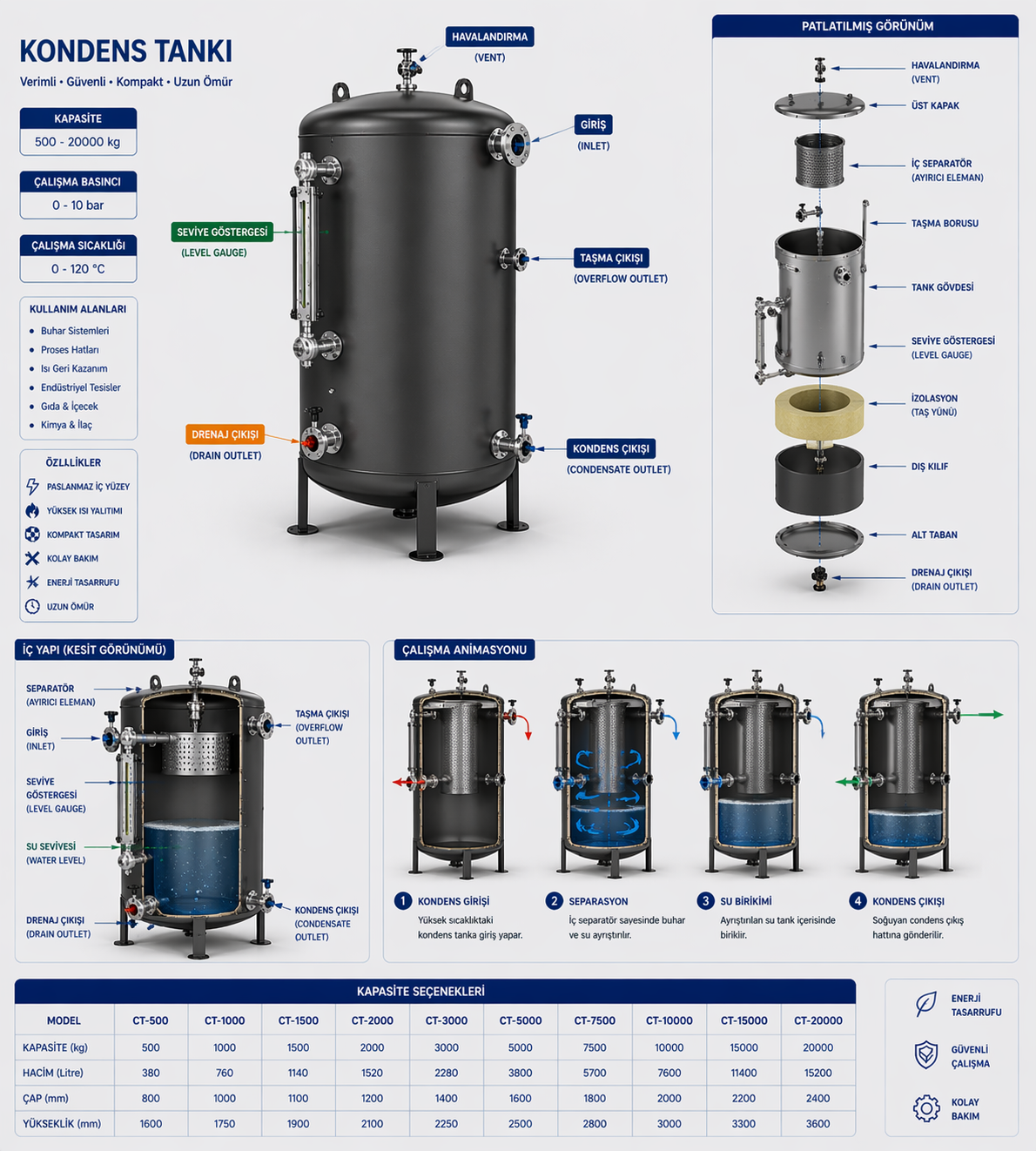

Kondens Tankı Teknik

Kondens Tankı Nedir, Neden Gereklidir?

Buhar, üretim hatlarında ısı verip soğuduğunda suya dönüşür; bu sıcak suya kondens (kondensat) denir. 80-95°C sıcaklıkta, mineralce saf, zaten yumuşatılmış olan bu su, atmosfere atılırsa büyük bir enerji kaybı yaşanır. Kondens tankı, tesisatın her noktasından gelen kondens hatlarını tek bir noktada toplar ve buradan besleme pompası ile kazana geri gönderir.

Soğuk şebeke suyunu 10°C'den 100°C'ye ısıtmak için kilogram başına yaklaşık 377 kJ enerjiye ihtiyaç duyulur. Buna karşılık, 90°C'deki kondensatı 100°C'ye getirmek için sadece 42 kJ yeterlidir. Bu, %10 ile %20 arasında doğrudan yakıt tasarrufu anlamına gelir.

GRD Kondens Tankı Tasarım Özellikleri

  • Form Seçenekleri: Yatay silindirik (en yaygın, kazan dairesi yerleşimine uygun), dikey silindirik (dar alanlar için) veya dikdörtgen prizmatik (özel montaj)
  • Malzeme: Standart karbon çelik (ST37-2 veya P265GH) veya kimyasal dozajlama kullanılmayan tesisler için tamamen AISI 304/316L paslanmaz
  • Yalıtım: 50-100 mm taş yünü ile ısı yalıtımlı, dışı galvaniz veya inox saç kaplamalı
  • Donanım: Seviye göstergesi (cam veya sensörlü), termometre, manway (iç temizlik kapağı), vent (flaş buhar tahliyesi), drenaj vanası, seviye şalteri bağlantısı
  • Konfigürasyon: Açık tip (atmosferik) veya kapalı tip (basınçlı) olarak imal edilebilir

Kapasite Seçimi

Kondens tankı hacmi, kazan buhar üretimine göre belirlenir. Genel kural olarak tank hacmi, kazan saatlik buhar üretiminin 10-20 dakikalık eşdeğeri kadar olmalıdır. Örneğin 3.000 kg/h bir kazan için 500-1.000 L arası uygun hacimdir. GRD mühendisliği, tesisin kondens dönüş oranını (%) ve pompa çalışma aralığını dikkate alarak en uygun hacmi mühendislik hesabıyla belirler.

Standart Kapasite Tablosu

GRD KT Serisi kondens tankları, atmosferik basınç altında çalışan, dikey veya yatay tipte tasarlanır. Aşağıdaki tablo standart kapasiteleri ve boyutları gösterir.

ModelHacim (L)Yapı TipiKondens Debisi (kg/h)*Boy × Çap (mm)Çıkış Bağlantı (DN)Boş Ağırlık (kg)Standart Aksesuar
KT-500500Yatay500-1.5001.300 × 700DN501404-Element Std.
KT-10001.000Yatay1.000-3.0001.800 × 850DN652404-Element Std.
KT-15001.500Yatay1.500-4.5002.000 × 1.000DN653204-Element Std.
KT-20002.000Yatay2.000-6.0002.300 × 1.100DN804205-Element Genişletilmiş
KT-30003.000Yatay3.000-9.0002.500 × 1.300DN805805-Element Genişletilmiş
KT-50005.000Yatay/Dikey5.000-15.0003.000 × 1.500DN1008806-Element Tam
KT-75007.500Yatay/Dikey7.500-22.5003.500 × 1.700DN1251.2506-Element Tam
KT-1000010.000Yatay/Dikey10.000-30.0004.000 × 1.800DN1251.6406-Element Tam
KT-1500015.000Dikey15.000-45.0004.500 × 2.100DN1502.3006-Element Tam
KT-2000020.000Dikey20.000-60.0005.000 × 2.300DN1502.9506-Element Tam

* Kondens debisi, %20-30 yedek hacim payı ile kazan kapasitesinin %60-90'ına karşılık gelir.
4-Element Standart: Seviye göstergesi, sıcaklık göstergesi, vent vanası, drenaj.
5-Element Genişletilmiş: + Otomatik tahliye, ek emniyet armatürü.
6-Element Tam: + İletkenlik sensörü, otomatik su takviye, taşma alarmı.
Tüm modeller karbon çelik (P265GH) veya paslanmaz çelik (304L/316L) iç gövde olarak imal edilebilir.

Kondens Tankı – Kazan Kapasitesi Eşleştirme Tablosu

Kondens tankı seçimi için kazan kapasitesi ve dönüş oranına göre öneri:

Kazan Kapasitesi (kg/h)%50 Dönüş İçin%70 Dönüş İçin%85 Dönüş İçinÖnerilen Tutma Süresi (dk)
500KT-500KT-500KT-100020-30
1.000KT-500KT-1000KT-150020-30
2.000KT-1000KT-1500KT-200020-30
3.000KT-1500KT-2000KT-300020-30
5.000KT-2000KT-3000KT-500015-25
8.000KT-3000KT-5000KT-750015-25
10.000KT-5000KT-7500KT-1000015-25
15.000KT-7500KT-10000KT-1500010-20
20.000KT-10000KT-15000KT-2000010-20
📚 TEKNİK SÖZLÜK

Bilmeniz Gereken Teknik Terimler

Bu üründe sıkça karşılaşacağınız mühendislik terimlerinin kısa açıklamaları. Doğru ürün seçimi ve işletme kararları için referans niteliğindedir.

Kondens (Yoğuşmuş Su)

Buharın ısısını verdikten sonra geri suya dönüşen kısmı. Sıcak (80-95°C), saf (TDS<50 ppm) ve değerlidir — tekrar kazana gönderilmesi enerji ve su tasarrufu sağlar.

Kondens Geri Dönüş Oranı

Kullanılan toplam buhardan kondens olarak geri kazanılabilen yüzde. İdeal sistemlerde %85-95, ortalama tesislerde %50-70'tir.

Açık Tip Kondens Tankı

Atmosferik basınçta çalışan, basit ve ekonomik tank. Buhar oluşumu sırasında %5-10 buhar kaybı olur. Küçük tesislerde tercih edilir.

Kapalı Basınçlı Tank

0,5-3 bar basınçta çalışan, buhar kaybı çok düşük (%1-2) tank. Büyük tesislerde, yüksek geri dönüş oranı isteyenler için.

Flaş Buhar (Revaporizasyon)

Yüksek basınçtan düşük basınca geçerken kondensatın bir kısmının tekrar buhar olması. Doğru tank tasarımı bu buharı geri kullanmaya imkan tanır.

Kondens Pompası

Sıcak kondensi (95°C) yüksek basınca pompalayan özel pompa. Kavitasyon riskine karşı NPSH değeri yüksek olmalıdır (>6 m).

🔧 BAKIM VE PERİYODİK KONTROL

Önerilen Bakım Programı

Kondens tankı bakımı basit görünse de, ihmal edilen sistem çok hızlı korozyona ve verim kaybına yol açar. Yıllık 50.000-200.000 TL'lik tasarruf riski altındadır.

  • Aylık: Kondens dönüş debisi ve sıcaklığı kayıt, tank seviye kontrolü, vent (havalandırma) tıkanıklık testi, pompa akım ölçümü.
  • 3 Aylık: Tank dış yüzeyi izolasyon kontrolü, su numunesi alıp pH ve iletkenlik analizi (8.5-9.5 / <50 μS/cm), pompa salmastra sızdırmazlık.
  • Yıllık: Tank iç temizlik (pas ve birikinti), pompa komple revizyon (rulman, salmastra, kaplin), kondens analiz raporu (eser metaller, klorür).
  • 3 Yılda Bir: Tank korozyon ölçümü (et kalınlığı), tüm valf ve flanşların değişimi, kontrol seviye sensörleri kalibrasyonu, paslanmaz seçeneklerde kaplama kontrolü.
  • 5 Yılda Bir: İzolasyon yenileme (rock wool 100mm), tank rölefli iç boyama (eğer karbon çelik), pompanın komple yenilenmesi düşünülmeli.
💡 İpucu: GRD Servis ekibi, tesisinize özel bakım sözleşmesi sunar. 7/24 acil servis için +90 555 808 63 44 numarasını arayabilirsiniz.
⚖️ YASAL MEVZUAT

İlgili Standartlar ve Yönetmelikler

Kondens tankı, çalıştığı basınca göre yasal kategorisi değişir. Tasarım basıncı kritik bir parametredir:

  • Atmosferik Tank (PED Muafiyeti): 0,5 bar altı çalışan kondens tankları PED 2014/68/EU kapsamı dışındadır. CE belgesi opsiyoneldir, sadece yapısal sertifika yeterlidir.
  • Basınçlı Tank PED Modül H: 0,5 bar üstü çalışan tanklar PED kapsamına girer. GRD basınçlı KT serisi Modül H ile CE belgelidir.
  • MMO Periyodik Kontrol (Basınçlı): Basınçlı tipi tanklar yıllık MMO kontrolüne tabidir. Atmosferik tanklar için kontrol önerilir ancak yasal zorunlu değildir.
  • Su Kalite Standartları: Geri dönüştürülen kondens için TS 2025 standardı geçerli. pH, iletkenlik, yağ-gres içeriği yıllık ölçülür.
  • Çevre Mevzuatı (Atık Su): Kondensin atıldığı durumda, 'Su Kirliliği Kontrolü Yönetmeliği' geçerlidir. Sıcaklık <40°C, pH 6-9 olarak alıcı ortama deşarj edilebilir.
  • Sigorta ve Risk: Kondens tankı korozyonu sigorta tarafından özel kategoride değerlendirilir. Yıllık bakım kayıtları sigorta primlerini düşürür.
📋 Not: Mevzuat zaman içinde değişebilir. En güncel durum için MMO ve ÇSGB kaynaklarını kontrol edin veya bizimle iletişime geçin.
SIK SORULAN SORULAR

Kondens Tankı Hakkında Merak Edilenler

Mühendis ekibimizin en sık aldığı sorulara kısa cevaplar. Daha detaylı bilgi için bizimle iletişime geçebilirsiniz.

Kondens geri kazanımı nedir?

Buhar proses sonrası yoğuşan sıcak su (kondens), tanka toplanıp kazana tekrar besi suyu olarak gönderilir. Böylece ısı, su ve kimyasal şartlandırma maliyeti azalır.

Ne kadar tasarruf sağlar?

Proses kondens geri dönüşüne bağlı olarak %15-25 yakıt + %40-70 su + %60-80 kimyasal tasarrufu sağlanır.

Hangi hacim seçilmeli?

Tank hacmi kazan kapasitesinin 10-15 dakikalık buhar üretimine eşdeğer olmalı. Örnek: 2.000 kg/h kazan için 1.000-1.500 L tank önerilir.

Paslanmaz gerekli mi?

Gıda ve ilaç sektörlerinde paslanmaz 304/316L tercih edilir. Endüstriyel uygulamalarda karbon çelik yeterlidir.

Kondens pompası gerekli mi?

Evet, kondensi degazöre veya kazana geri göndermek için yüksek sıcaklık dayanımlı santrifüj pompa (110°C'ye dayanıklı) kullanılır.
